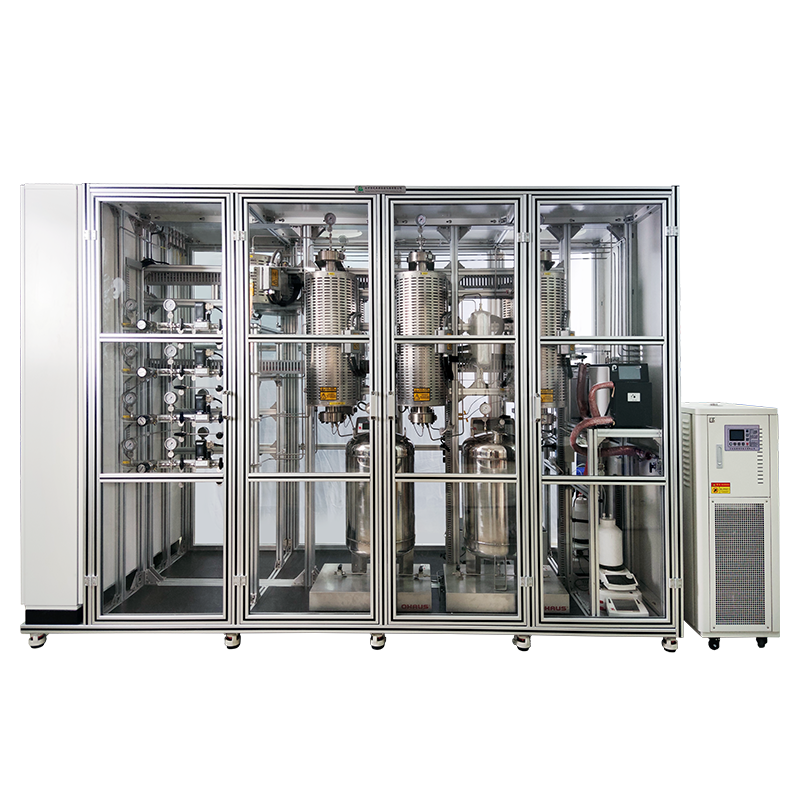

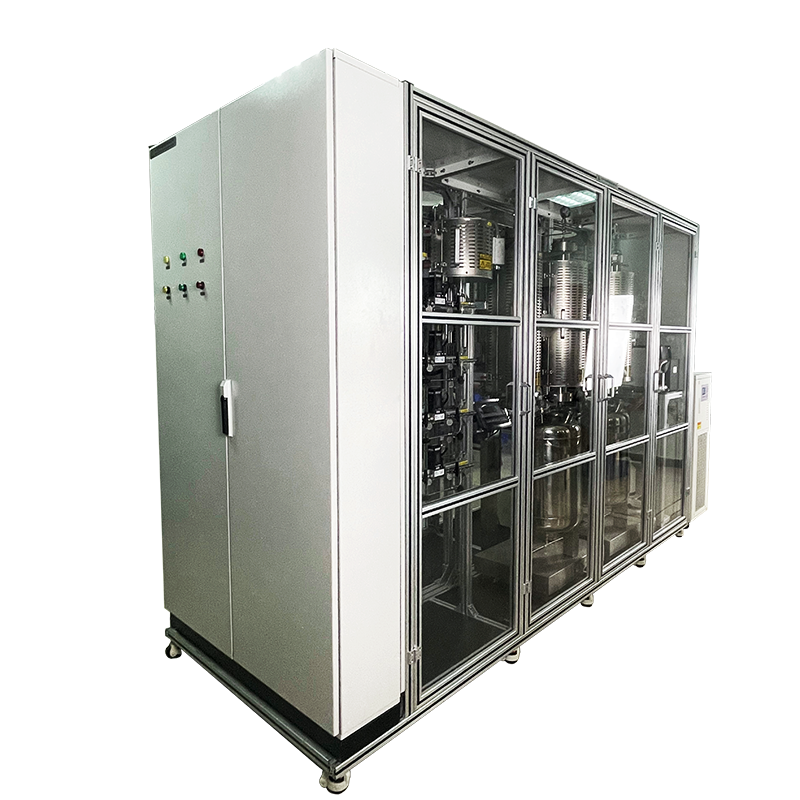

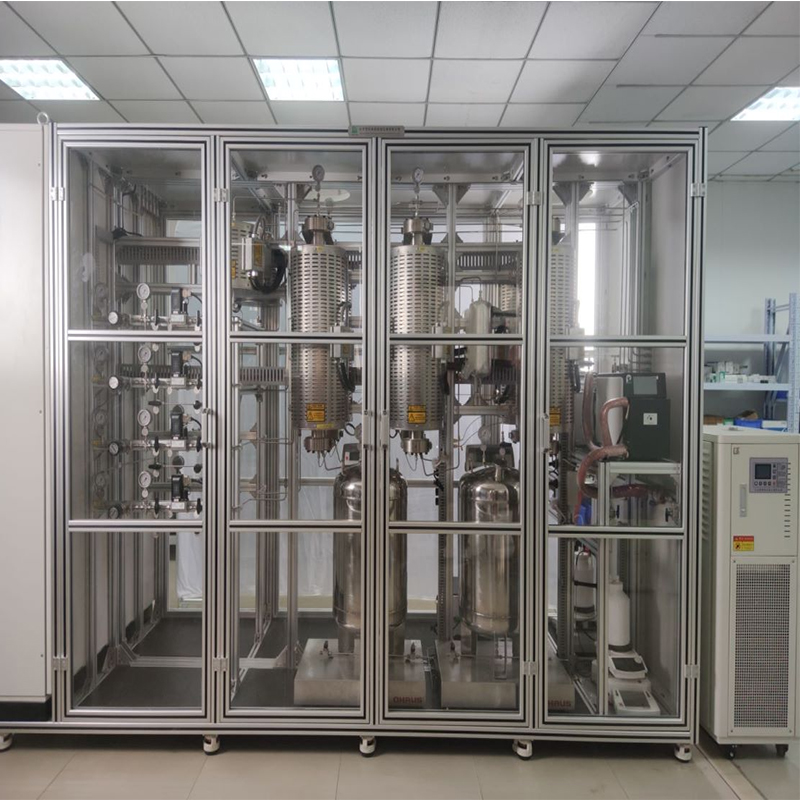

AM羰基化合成連續裝置

關于AM羰基化合成連續裝置的前端，MP連續反應裝置主要分為三單元，分別為：進氣控制單元、進液控制單元和氣體凈化控制單元。

其中進氣控制單元由四路需要質量流量控制器控制計量的原料氣體和四路無需控制和計量色譜配備氣組成。需要控制和計量的氣體均由質量流量控制器控制和計量。

進液控制單元由溶劑液體進料單元和催化劑溶液進料單元組成。每一個液相進料操作均設置有兩個原料罐，兩個液體精密計量泵，一組出口操作管閥件組成。此設計的目的是為了保證在實際操作過程中當一個罐體內的液體輸送完成后直接切換為另外一個進料計量單元，保證實驗的連續性?？紤]到液體原料的使用環境和物化性質，在液相原料罐設置有氮封保護，以保證液相原料的無阻礙輸送。為方便實驗操作，液相原料罐設計有電子天平，可以實時稱量罐體的重量方便實驗人員判斷罐體內液體原料的多少，避免因原料用完影響實驗的正常進行。

氣體凈化控制單元分為兩種氣體的凈化，每種氣體的凈化均由一組預熱單元、三組凈化單元和一組冷凝單元組成。其中一組預熱單元由單段控溫的筒式爐和盤管預熱器組成，三組凈化單元均由三段控溫的開式爐和固定床凈化柱組成；一組冷凝單元有夾套式盤管冷凝器組成。
